BricRoboでブロック並べを解いてみる（２） – ブロック並べ解法アプリ

投稿者 投稿日:

さて、経路探索のアルゴリズムは決めたので、これを使って実際にどういうものが出来上がるかのビデオ。　最終的にこんな風になります。純粋に経路を探してブロックを運ぶだけなので、実物のロボット制御がない単純なもの。この通りにロボットを制御するのは、また別の難しさになるので、それは今回の目的じゃないです。

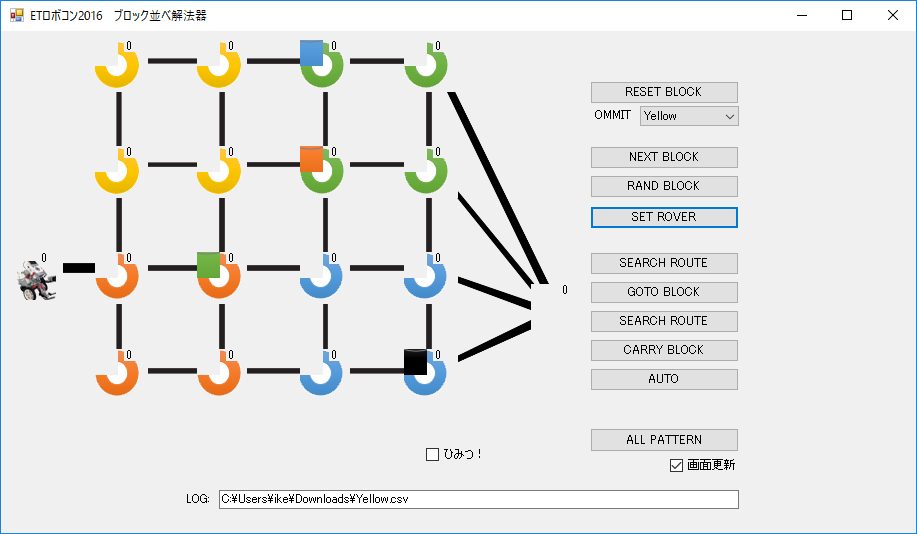

画面にはサークルとブロックとローバー（つまり走行体です）があって、最初にブロックをセットして、ローバーを進入口にセットして、一番近くのブロックから順番に、同じ色のサークルへ移動して、最後はゴールするというもの。
ボタンの意味は、
RESET BLOCK：ブロックを消し去って初期化する
OMMIT：使わないブロック色の選択
NEXT BLOCK：次のブロック配置
RAND BLOCK：乱数でブロック位置を決定
SET ROVER：ローバーを進入口へセット
SEARCH ROUTE：ローバーから一番近い移動が済んでないブロックまでのルートを探す
GOTO BLOCK：見つけたブロックまでローバーを移動する
SEARCH ROUTE：ローバーの位置からサークルまでの距離を計算する
CARRY BLOCK：一番近い同じ色のサークルまでブロックを運ぶ
AUTO：上記の４つを順番に自動で行う
ALL PATTERN：全部のブロック配置についてやってみる
画面更新：そのとき画面を更新する（計算を速くするには画面更新を止めるのがいい）
ひみつ：じつは昔、この画面を流したとき何をしているか分からないように、ルートの距離を非表示にする機能をつけた
LOG：ブロック配置に対してローバーがゴールできたか、できたらその移動数はどれだけか、のログをファイルに保存する
Ui

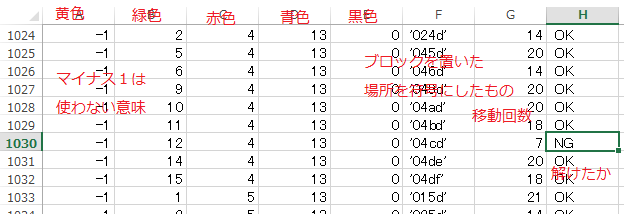

ログファイルにはこんな形式で記録されていきます。
左から黄緑赤青黒の位置、ブロックが置かれた位置を16進表記にしたもの、ブロックの移動回数、最後まで解けたかどうか。
Log
位置に関しては、こんな風に番号を付与してあります。今回は4×4マス目で、丁度、０－１５に対応させると表現し易いのでこのようにしてますが、結果をどう表現するかの問題なので、解法とは関係はないです。
この迷路法で近くのブロックから手当たりしだいに移動すると、考えなしなので、手詰まりが発生して、解けない！　というブロック配置が出てくるのですが、それがどれぐらいあるのか？とか、どれぐらいの移動距離のバラつきがあるのか。ということを調べたりしていたわけです。　巷ではダイクストラ法というのが流行りみたいですね。そんなの知らんかったです。　けど、どのみち、経路探索にしか使わなければ、手詰まりが発生するのは同じでしょうけど。　手詰まりが発生したらどうするか？　ブロックを動かす優先順位を遠くからに変えてみるとか、なるべく遠くのサークルに置くような評価にするか、なんか変化を加えてみれば解ける場合もあるんでしょうね。
