CNC3018 Pro拡張計画(4)

最後に残っていた、ワークエリアを動かすスクリューが曲がっている課題。やっと代わりの品物が届きましたので、交換作業に入ります。

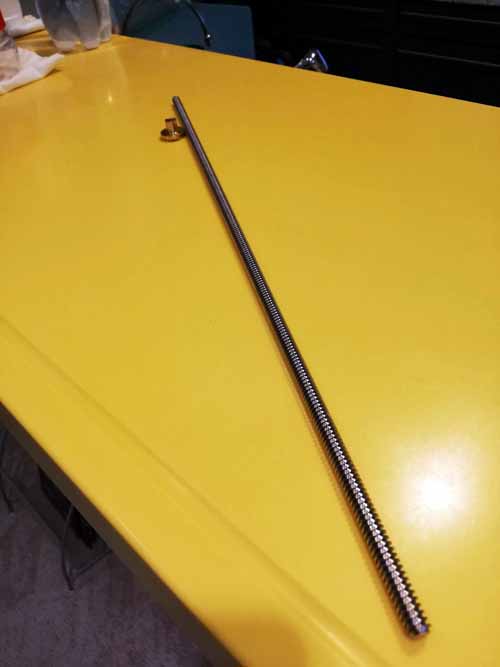

届いたスクリューの確認

スクリューは固い紙の筒に入れられて届くのですが、今度は筒は曲がっていませんでした。なので、スクリューは無事だと思われます。取り出して転がしてみても歪みはありません。これで拡張計画が本当に完了しそうです。

裏返して交換

ワークエリアを動かすスクリューは1本で、片側はステッピングモーターにネジ止め、反対側はベアリングにハマっているだけなので、イモネジを外せばベアリング側から抜けます。どうです?30cmから50cmに拡張して、移動距離がとても長いでしょ。

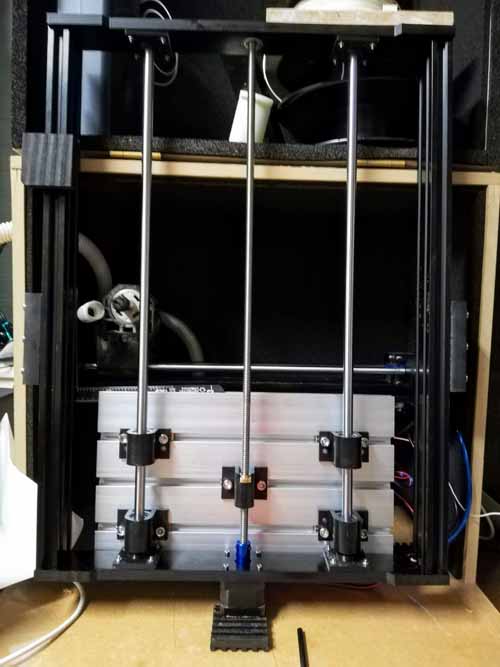

CNC3018Proを裏返したところ

水平垂直の調整

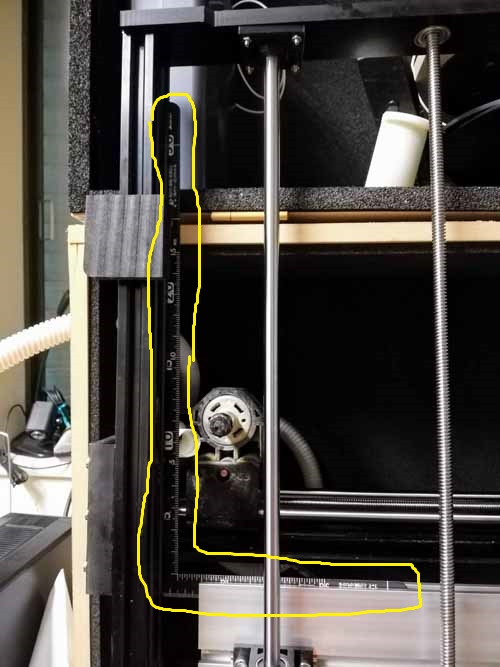

ワークエリアが曲がっていても、曲がったまま並行移動するだけなので、問題はないのですが、上に乗せて削る板はワークエリアに合わせて置くので、なるべく横の黒いフレームを並行になっていることに越したことはありません。曲尺をワークエリアに当てて、黒いフレムと直角になるように、裏側のネジを緩めて調整します。ちょっとワークエリアが左に寄っていたので、左右同じ隙間になるように調整です。左右の移動は300mmしかないので、横幅30cmの板を置くと、ちょうどギリギリまでしか削れないので、ワークエリアも左右をあわせておくと都合がいい。

あと、新しいスクリューには油っけがないので、オイルを薄くネジ山に塗って、ワークエリアを動かしてなじませました。油が切れると、キーキー音がでます。

まとめ

歪みのないスクリューは快調です。今度こそ拡張計画は終了です。
