水中ロボット「ハコフグちゃん」のCADデータ公開します

この前、水中ロボコンに出場したハコフグちゃんの設計データを公開しました。殆どのデータはあの中にあるのですが、3Dプリンタで印刷した部品のCADデータは、別ファイルで100個ぐらいあります。これも公開します。
沢山あって何がどこの部分だかわかりにくいでしょうけど、まあ、開けて眺めてみれば大体の想像はつくかと。ファイルの更新日が制作過程の時系列になってたんですが、途中でPCのSSDを交換したら、日付が同じになってしまって、分からなくなってしまいました。ファイル名に日付が入っているものは、その順番での製作です。
ファイル形式は拡張子が123dxで、Autodesk 123Dのファイルです。これ、無料で使えるし、初心者にもわかりやすい操作なのでおすすめです。

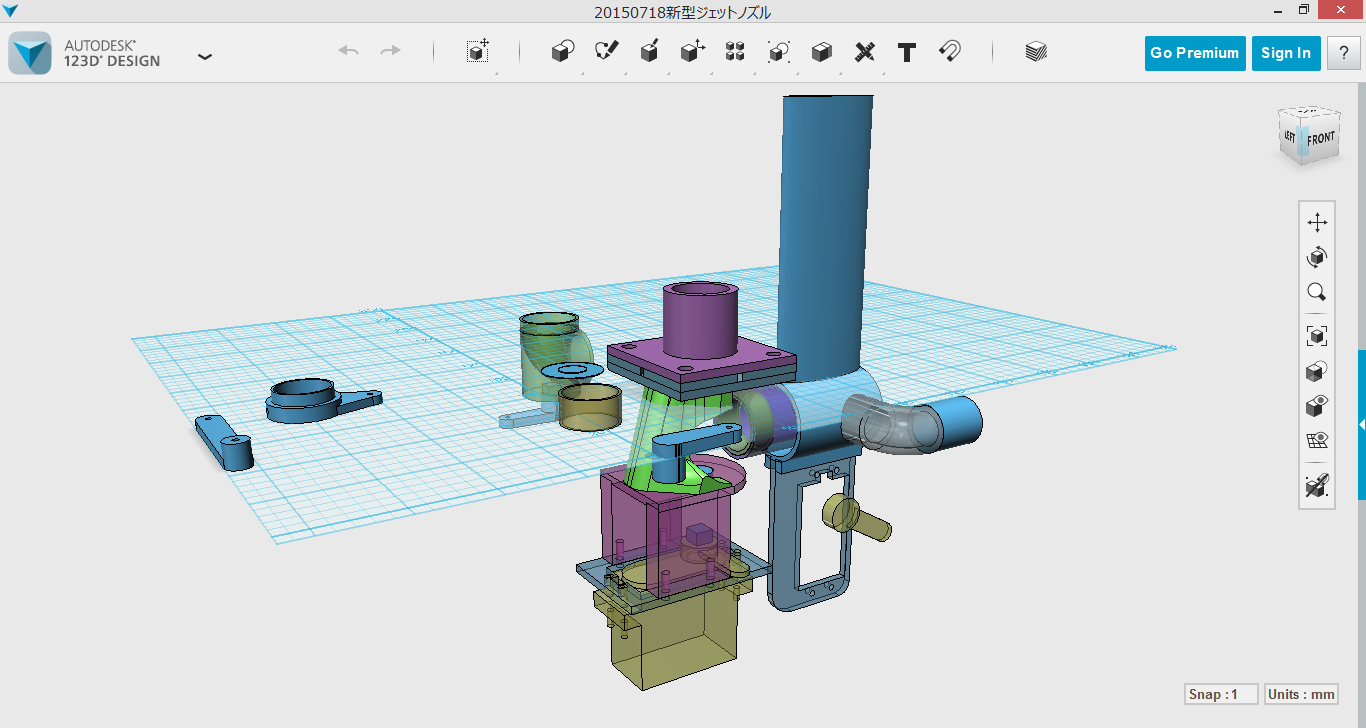

開いてみると、ちょびっとしかデータが無いように見えるのもあります。でも、設計してから分割して印刷するために、じゃまオブジェクトを非表示にしていることが多いので、「全部表示」ボタンで表示させてみてください。
100個もありますが、試行錯誤の積み重ねなので、最終的に使われているのは1割もないんじゃないかと思います。
同じサーボや塩ビパイプを使ったら、きっとピッタリの寸法になってます。まあ、役に立つのはそれぐらいかも知れませんが(^^ゞ
■ダウンロード
水中ロボット、ハコフグちゃん、CADデータ(c)Toru.Eguchi.zip
流用改造してもらって構いませんが、このページを紹介してもらえると嬉しいです。 では!
